【製品型式：F-OC2DA-BC-ABC】外国人技能実習生向け技能検定電気機器組立(開閉制御器具組立）　「基礎級　フルセット（Ａ+Ｂ+Ｃ）」　(５回分セット）【受注生産実働２０日：クレジットカード使用不可】　

製造元	株式会社三機
価格	32,780 円（税込）オプション選択がある商品は選択後に価格が変わります。
定価	円
数量

お気に入り登録

友達にメールですすめる

商品についてのお問い合わせ

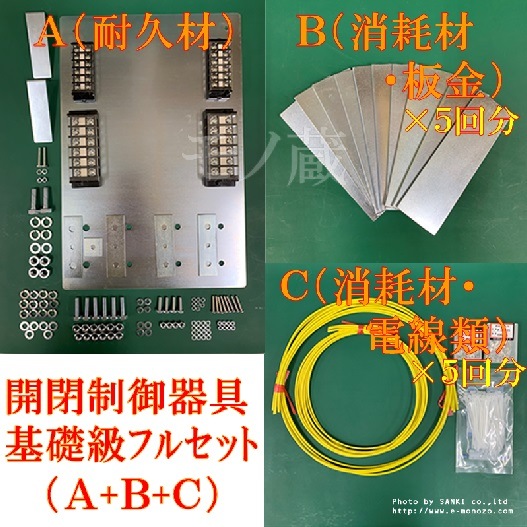

外国人技能実習生向け技能検定電気機器組立(開閉制御器具組立）　基礎級　フルセット(耐久材 + 消耗材板金 + 消耗材電線等）

[出荷日]
　受注生産のためご注文から実働(月－金)２０日程度のお時間をいただきます。
　※工具など他の商品とあわせてご注文の場合は、最も出荷日が遅いものに合わせますのでこの限りではありません。
[出荷日の連絡]
　注文当日～翌営業日までに暫定の出荷予定日をメールでお知らせします。
　出荷予定日に近づいたら改めて出荷予定日をお知らせします。
　　※材料手配から開始するため、納期短縮はお約束できかねます。
[送料]
　商品金額2万円以上のお買い上げで送料無料(沖縄・離島・海外除く)
[決済方法]
　クレジットカード払い以外の方法でご注文下さい。

【製品仕様】

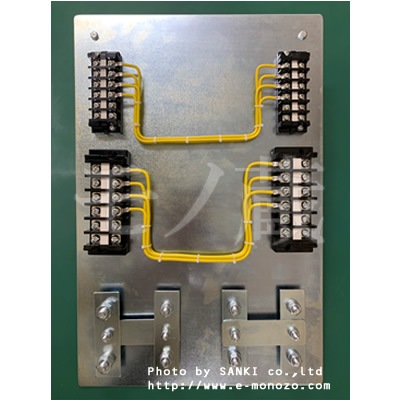

平成３０年度の外国人技能実習生向け技能検定電気機器組立(開閉制御器具組立） 基礎級の実技試験課題を組立できる全ての部品が入っております。

試験会場で支給される材料（圧着端子・電線・結束バンド）は多めに入っており、電気配線の繰り返し練習が出来ます。

【入り組み】
　販売数量は１セット単位。　５回分の部品が入っております。
　(練習３回、模擬試験１回、本試験１回を想定)
※下記の表は”１回分の通し練習”と”４回分の繰り返し練習”の部品数です。
一回組み立てた後、ボルトやねじなどを丁寧に外して再利用してください。
【組付について】
　受験者に配布される実技試験問題を参考に組み立てを行います。
　試験問題については受験申込み先の団体にご確認ください。

セット品名	部品名	寸法・規格	数量	備考	繰返し利用

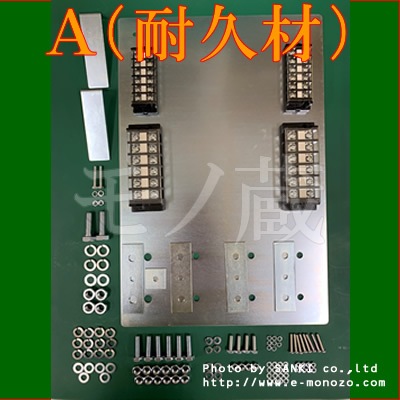

Ａセット (耐久材)	取付板	鋼板ｔ2.3×300×450mm	１	端子台Ｔ3、Ｔ4の穴位置を端子に合わせ変更しております。	ＯＫ
	端子台T1、T2	4点　端子ねじ径M4	２
	端子台T3、T4	4点　端子ねじ径M5	２
	金具	鋼板ｔ2.3×100×30mm	１	F1用　M10、M6用の穴が開いたもの
	金具	鋼板ｔ2.3×100×30mm	３	F2用　M8、M6用の穴が開いたもの
	ライナー	鋼板ｔ2×30×30mm	１	F1用　M6用の穴が開いたもの
	器具取付け用丸ねじ	M4×25mm	８	T1～T4用ナットで締めたときのナットからの出が10mm以下になるもの
	平座金	呼び径　4mm	１６	T1～T4用
	平座金	呼び径　6mm	４	F3用
	平座金	呼び径　8mm	６	F2用
	平座金	呼び径　10mm	２	F1用
	ばね座金	呼び径　4mm	８	T1～T4用
	ばね座金	呼び径　6mm	４	F3用
	ばね座金	呼び径　8mm	１２	F2用
	ばね座金	呼び径　10mm	４	F1用
	六角ナット	Ｍ４	８	T1～T4用
	六角ナット	Ｍ６	４	F3用
	六角ナット	Ｍ８	１２	F2用
	六角ナット	Ｍ１０	４	F1用
	六角ボルト	Ｍ６	４	F3用
	六角ボルト	Ｍ８	６	F2用
	六角ボルト	Ｍ１０	２	F1用

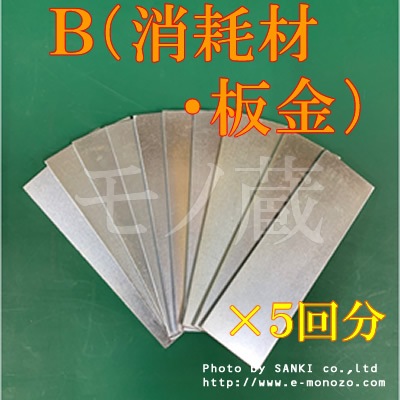

Ｂセット（消耗材・板金）	金具	鋼板ｔ2.3×100×30mm	２枚Ｘ５回分	F3用	ＮＧ

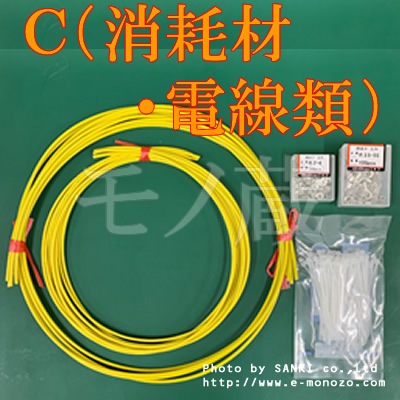

Ｃセット（消耗材・電線類)	600Vビニル絶縁電線（ＩＶ）	2ｍ㎡　黄色	1.5ｍX5回分		ＮＧ多めにあり
	600Vビニル絶縁電線（ＩＶ）	3.5ｍ㎡　黄色	1.5ｍX5回分
	R型裸圧着端子	2ｍ㎡	100	T1～T2用予備含む
	R型裸圧着端子	3.5ｍ㎡	100	T3～T4用予備含む
	結束バンド		100	電線結束用

【ご注意ください】
◆取付板には「取付板Ｘ1、取付板用脚Ｘ2、六角ボルトＸ2、六角ナットＸ2、ばね座金Ｘ2」が同梱されます。お客様ご自身で組立をお願いいたします。
◆試験実施要領に従った端子台が無いため、端子ねじ径を基準として部品を選定しました。
　そのため、Ｔ３とＴ４は職業能力開発協会推奨のは板金穴とは異なる取付穴加工となります。
◆同上の理由で、器具取付け用丸ねじは基準より5mm長い物となります。
